Siglent SDS1104X-E 4-Kanal-Oszilloskop

Artikelnummer: 1215
Marke: Siglent
€620 €521,01 ohne MwSt.
Auf Bestellung, versandfertig innerhalb von 3 Tagen
Lieferung bis:
20.06.2024
Angebot zur Lieferung

Das professionelle Vierkanal-Oszilloskop SDS1104X-E aus der Modellreihe "SDS1100X-E", das die Dekodierung nahezu aller Signalarten ermöglicht. Zusammen mit der "Super Phospor"-Funktion, die eine hervorragende Signalabbildung mit sehr geringem Rauschen ermöglicht, wird es zu einem hervorragenden Gerät nicht nur für Profis.

Detaillierte Informationen

Detaillierte Produktbeschreibung

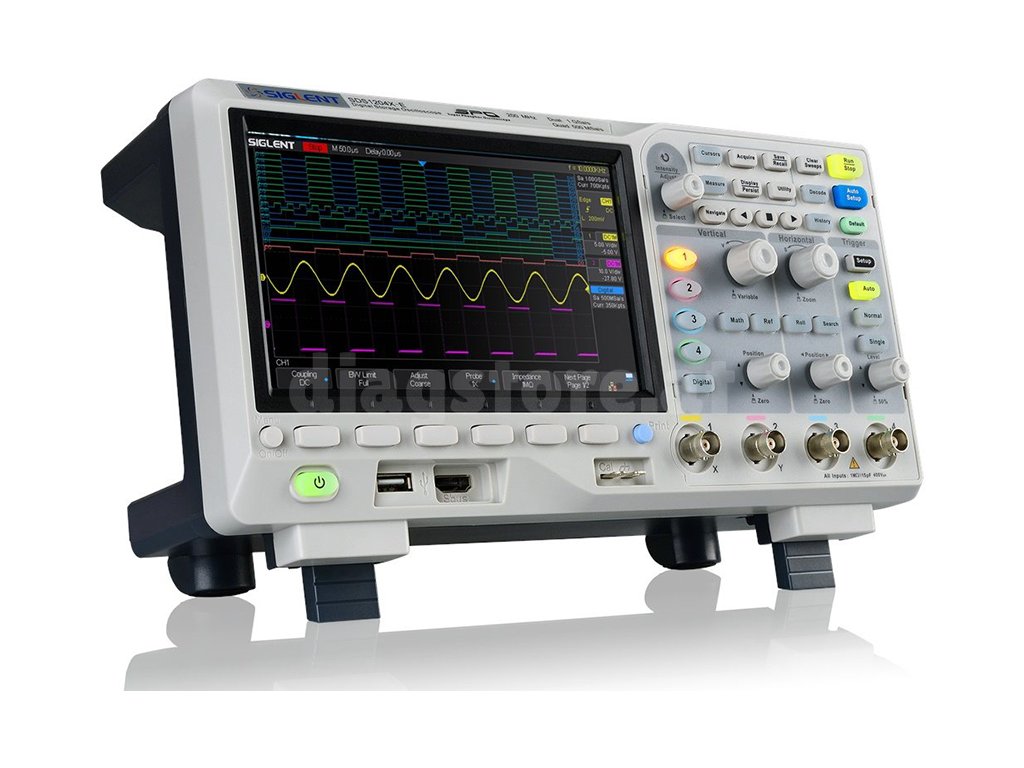

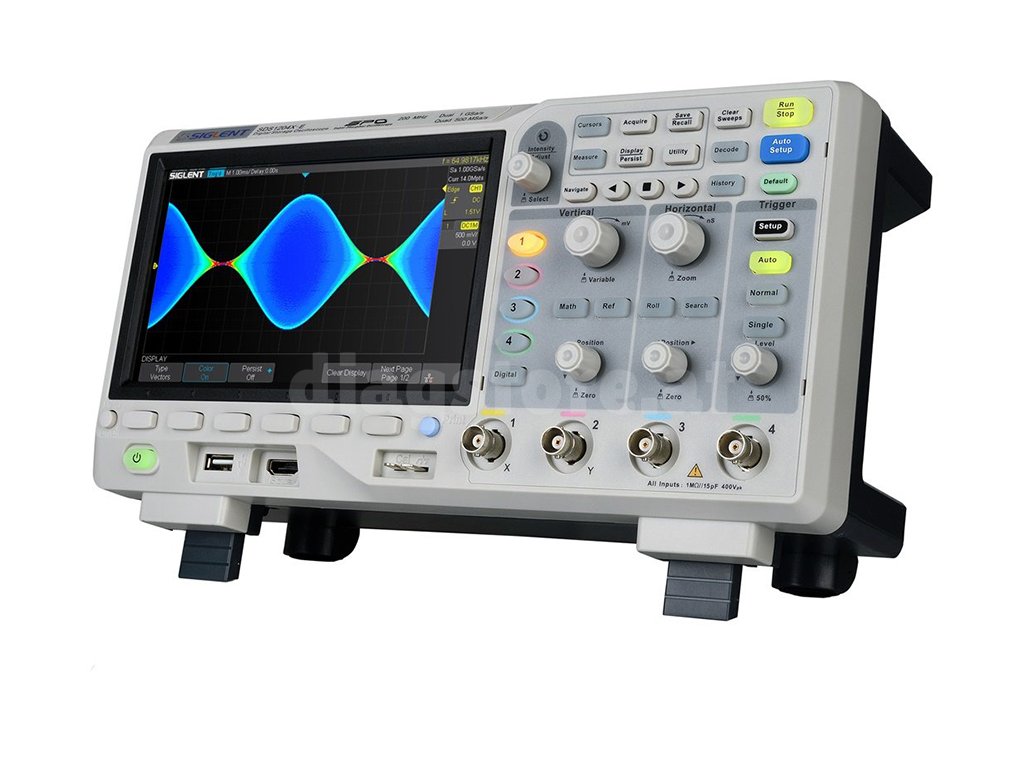

Siglent SDS1104X-E

es handelt sich um ein vierkanaliges Modell aus der Serie "SDS1100X-E", das bis zu zwei Kanäle gleichzeitig messen kann. Die Sonde verfügt über zwei ADCs, so dass sie gleichzeitig auf zwei Kanälen ohne Verlust der Abtastrate messen kann. Wenn alle Kanäle aktiv sind, hat die Sonde immer noch 500MS/s pro Kanal.Mit dem neuen Software-Update wurde eine "Datalogging" -Funktion hinzugefügt . Diese Funktion ermöglicht die Messung und Aufzeichnung von Proben mit bis zu 1 kSa/s über mehrere Stunden am Stück oder über mehrere Tage. Dieses Modell hat einen Durchsatz von bis zu 100 MHz und 14 Mpts auf zwei aktiven Kanälen oder 7 Mpts auf vier aktiven Kanälen.

Super Phospor

das Oszilloskop verfügt über die "Super Phospor"-Technologie, die eine hohe Signalklarheit und ein sehr geringes Rauschen gewährleistet. Mit dieser Technologie werden nur 500µV pro Zweig benötigt. Zu dieser Technologie gehört auch die kontinuierliche Übertragung eines vom Prozessor oder Bildschirm unabhängigen Signals, wodurch Fehler erkannt werden, die im normalen Bereich nicht sichtbar sind.

Ein Tastkopf, der Signale im Bereich von l2C, SPI, UART, RS232, CAN und LIN dekodieren kann, gehört ebenfalls zur Standardausstattung.

Optionales Zubehör

Dieses Modell kann mit einem Funktionsgenerator und einer 25-MHz-Bereichserweiterung sowie einem 16-Kanal-Logikanalysator aufgerüstet werden. Diese Erweiterung kann jederzeit über die USB-Schnittstelle angeschlossen werden.Die Sonde kann auch übermit einem Internetkabel oder einem WiFi-Dongle, der zusätzlich erworben werden kann, mit dem Internet verbunden werden. Dadurch kann das Visier über eine Webschnittstelle gesteuert werden. Die Sonde kann auch über SCPI-Befehle gesteuert werden. Bitte kontaktieren Sie uns für ein individuelles Angebot.

Spezifikationen

Bandbreite 100 MHz
Kanäle 4
Speicher 7 Mpts pro Kanal (bei Verwendung von 4 Kanälen)
14 Mpts pro Kanal (bei Verwendung von 2 Kanälen)
Vertikale Skala 500 µV/Teilung - 10 V/Teilung
Horizontale Skala 1 ns/Teilung - 100 s/Teilung
Sondenabschwächung 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Erfassungsrate der Wellenoberfläche 100.000 wfm/s (normal), 400.000 wfm/s (sequentieller Modus)
Arten von Auslösern Begrenzung, Steigung, Impulsbreite, Fenster, Drehung, Intervall, Blackout, Muster, Video

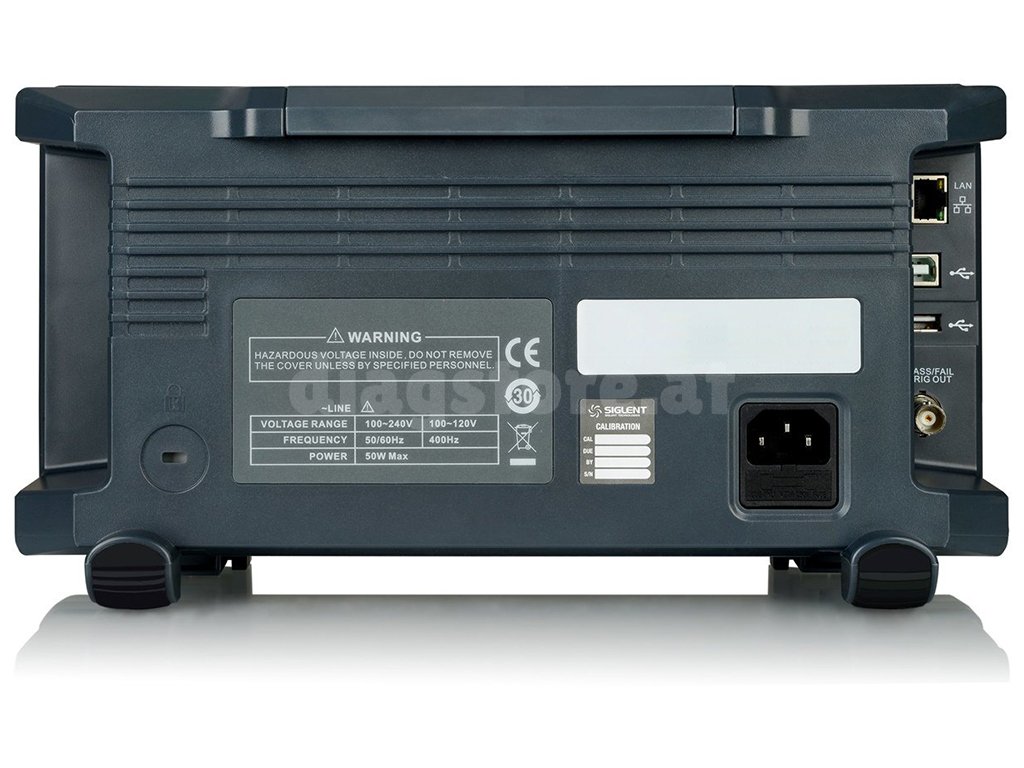

Verbinden Sie USB Host, USB Gerät, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi über Dongle
Dekodierungsoptionen IIC, SPI, UART/RS232, CAN, LIN
Siehe 7-Zoll-TFT-LCD (800x400)
Abmessungen 325 x 176 x 295 mm
Gewicht 2,5 kg (3,5 kg einschließlich Karton)

Inhalt des Pakets

- oszilloskop Siglent SDS1104X-E
- USB-Kabel
- 4 passive Sonden
- zertifikat
- stromkabel
- handbuch
