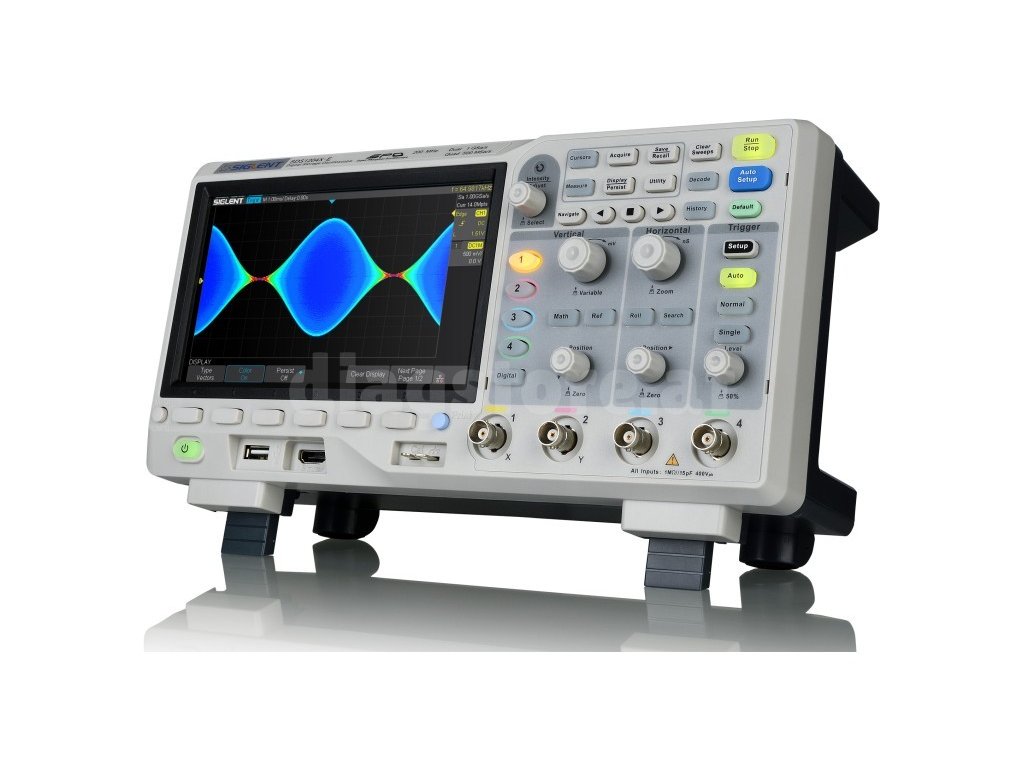

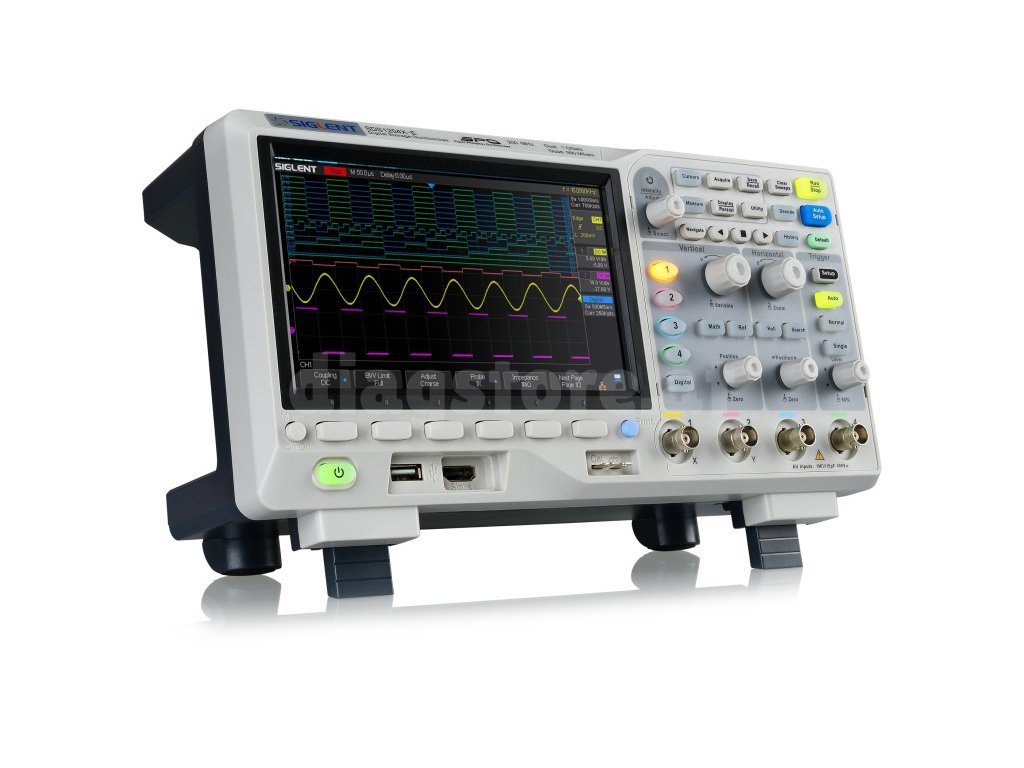

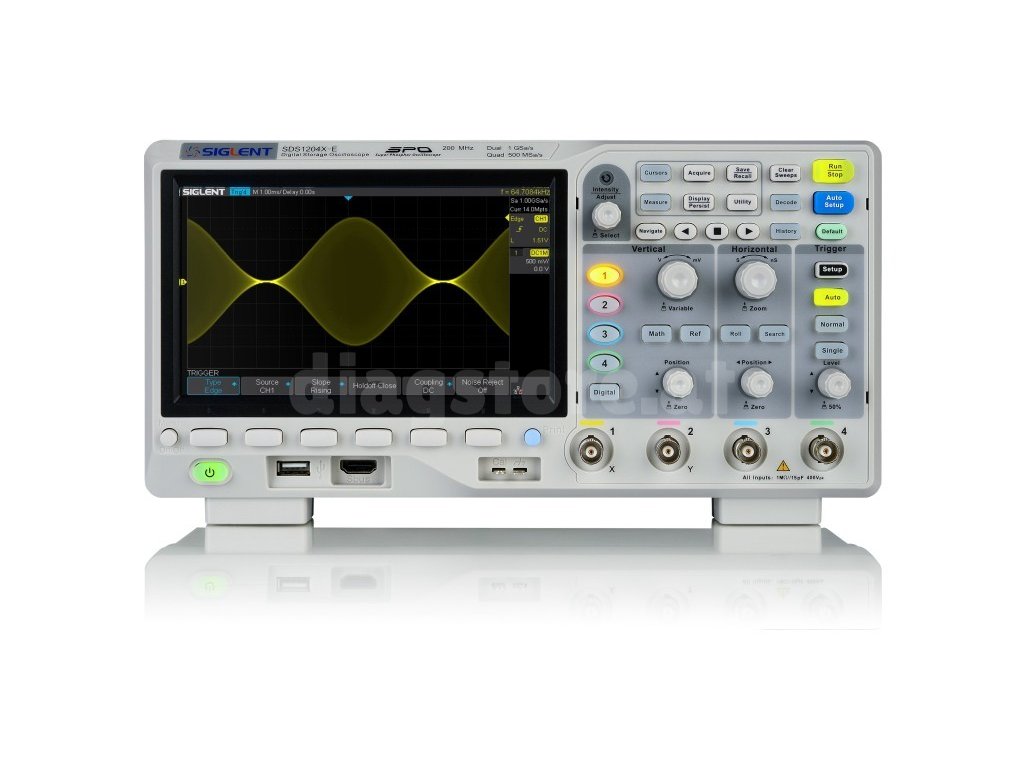

Siglent SDS1204X-E 4-Kanal-Oszilloskop

Artikelnummer: 1212
Marke: Siglent
€950 €798,32 ohne MwSt.
Auf Bestellung, versandfertig innerhalb von 3 Tagen
Lieferung bis:
01.07.2024
Angebot zur Lieferung

Das professionelle Vierkanal-Oszilloskop SDS1204X-E aus der Modellreihe "SDS1200X-E", das die Dekodierung nahezu aller Signaltypen bietet. Zusammen mit der "Super Phospor"-Funktion, die eine hervorragende Signalabbildung mit sehr geringem Rauschen ermöglicht, wird es zu einem hervorragenden Gerät nicht nur für Profis.

Detaillierte Informationen

Detaillierte Produktbeschreibung

Das SDS1204X-E ist ein vierkanaliges Modell der "SDS1200X-E"-Serie, das auf bis zu zwei Kanälen gleichzeitig messen kann. Die Sonde verfügt über zwei ADCs, so dass sie gleichzeitig auf zwei Kanälen ohne Verlust der Abtastrate messen kann. Wenn alle Kanäle aktiv sind, hat die Sonde immer noch 500MS/s pro Kanal. Dieses Modell hat einen Durchsatz von bis zu 200Mhz und 14Mpts auf vier aktiven Kanälen.

Super Phospor

das Oszilloskop verfügt über die "Super Phospor"-Technologie, die eine hohe Signalklarheit und ein sehr geringes Rauschen gewährleistet. Mit dieser Technologie werden nur 500µV pro Zweig benötigt. Zu dieser Technologie gehört auch die kontinuierliche Übertragung eines vom Prozessor oder Bildschirm unabhängigen Signals, wodurch Fehler erkannt werden, die im normalen Bereich nicht sichtbar sind.

Ein Tastkopf, der Signale im Bereich von l2C, SPI, UART, RS232, CAN und LIN dekodieren kann, gehört ebenfalls zur Standardausstattung.

Optionales Zubehör

Dieses Modell kann mit einem Funktionsgenerator und einer 25-MHz-Bereichserweiterung sowie einem 16-Kanal-Logikanalysator aufgerüstet werden. Diese Erweiterung kann jederzeit über die USB-Schnittstelle angeschlossen werden.Die Sonde kann auch über ein Internetkabel oder einen WiFi-Dongle mit dem Internet verbunden werden , der ebenfalls als Option erworben werden kann. Dadurch kann das Visier über eine Webschnittstelle gesteuert werden. Die Sonde kann auch über SCPI-Befehle gesteuert werden. Für ein individuelles Angebot kontaktieren Sie uns bitte kontakt.

Spezifikationen

Bandbreite 200 MHz
Kanäle 4
Speicher 14 Mpts pro Kanal
Vertikale Skala 500 µV/Teilung - 10 V/Teilung
Horizontale Skala 1 ns/Teilung - 100 s/Teilung
Sondenabschwächung 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Erfassungsrate der Wellenoberfläche 100.000 wfm/s (normal), 400.000 wfm/s (sequentieller Modus)
Arten von Auslösern Begrenzung, Steigung, Impulsbreite, Fenster, Drehung, Intervall, Blackout, Muster, Video
Verbinden Sie USB Host, USB Gerät, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi über Dongle
Dekodierungsoptionen IIC, SPI, UART/RS232, CAN, LIN
Siehe 7-Zoll-TFT-LCD (800x480)
Abmessungen 325 x 176 x 295 mm
Gewicht 2,5 kg (3,5 kg einschließlich Karton)

Inhalt des Pakets

- oszilloskop Siglent SDS1204X-E
- USB-Kabel
- 4 passive Sonden
- zertifikat
- stromkabel
- handbuch
