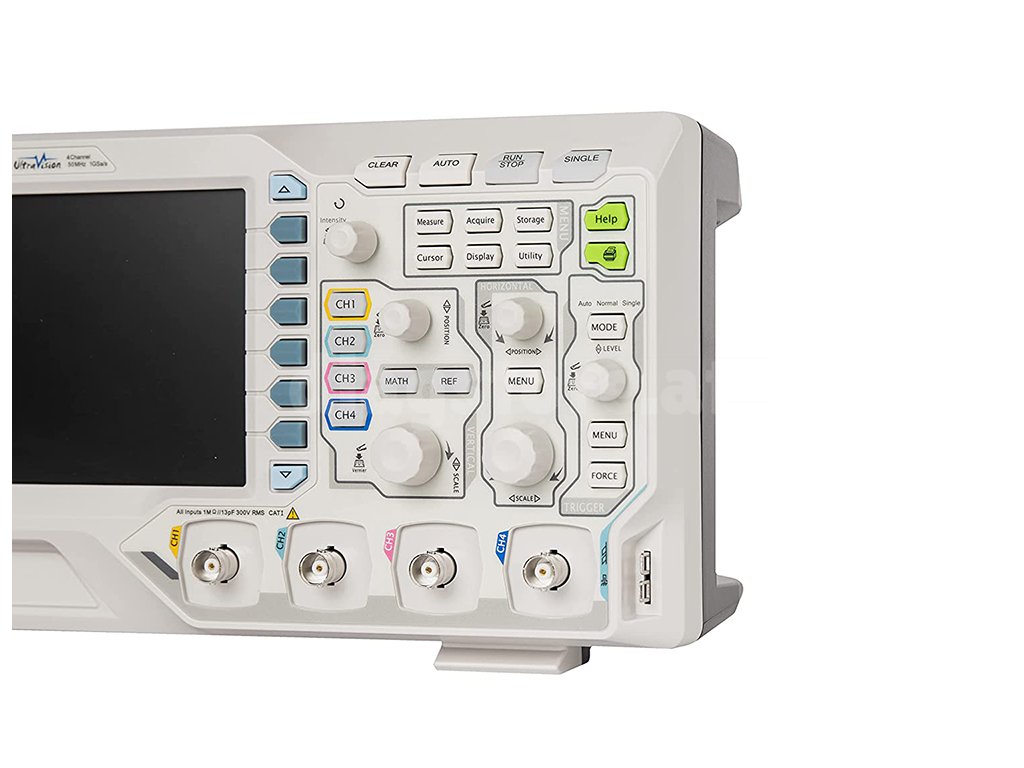

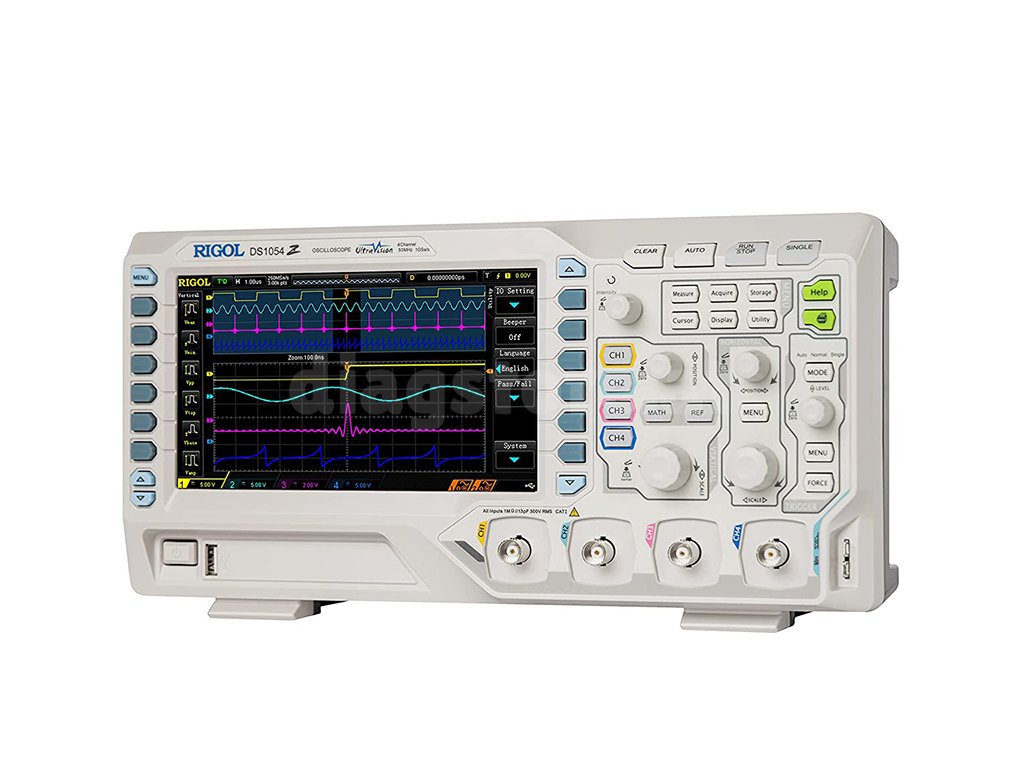

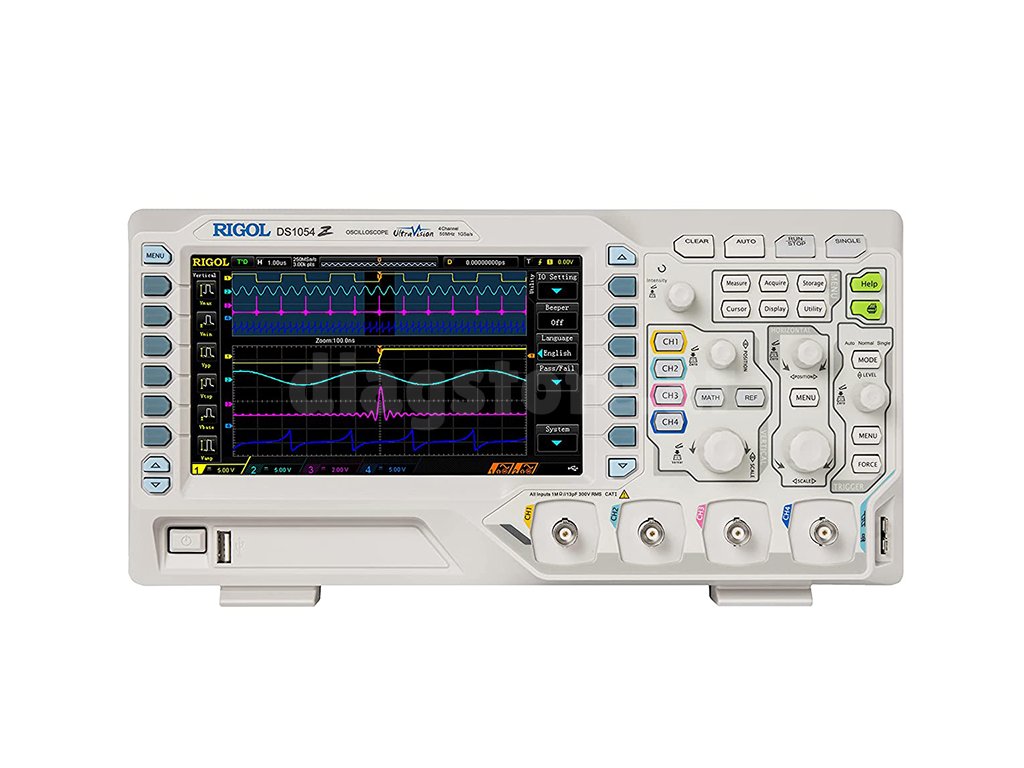

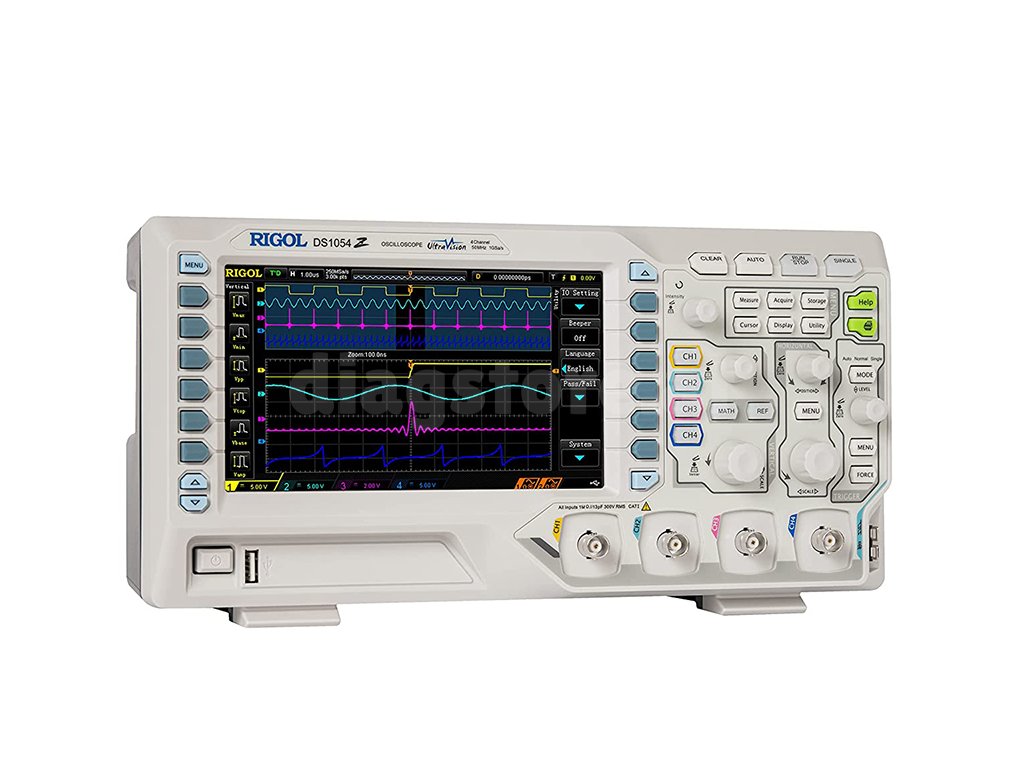

Rigol DS1054Z 4-Kanal-Oszilloskop

Artikelnummer: 1218
Marke: Rigol
€500 €420,17 ohne MwSt.
Sofort versandfertig
Lieferung bis:
26.06.2024
Angebot zur Lieferung

Rigol Das DS1054Z ist ein Vierkanal-Oszilloskop mit fortschrittlichen Funktionen, Ultra-Vision-Technologie und einem Speicher für bis zu 12 Millionen Punkte.

Detaillierte Informationen

Detaillierte Produktbeschreibung

Rigol Das DS1054Z ist ein 4-Kanal-Oszilloskop mit einer Abtastrate von 1GS/s und einem Speicher von 12 Millionen Punkten. Mit einer Aktualisierungsrate von 30000 wfm/s ist es möglich, das Signal schnell zu analysieren und eventuelle Probleme im Signal zu finden. Der Durchsatz des Modells wird durch die Anzahl der aktiven Kanäle geteilt, 250 MS/s (4 aktive Kanäle), 500 MS/s (2 aktive Kanäle) ,1 GS/s (1 aktiver Kanal). Der Speicher dieses Geräts umfasst 24 Mpts, die auf vier Kanäle verteilt sind. Das Gerät ist mit einer USB-Schnittstelle zur Datenübertragung auf einen PC oder eine Speicherkarte ausgestattet.

Ultra Vision Technologie

Ultra Vision zeigt den Überlappungsbereich des Signals in Abhängigkeit von der Intensität an und bietet eine Speichertiefe von bis zu 24 Mpts für die detaillierte Darstellung von Signalen.

Spezifikationen

Speicher 24 Mpts (geteilt durch die Anzahl der Kanäle).
Häufigkeit der Probenahme 250 MS/s (4 aktive Kanäle),
500 MS/s (2 aktive Kanäle)
1 GS/s (1 aktiver Kanal)
Siehe 7" TFT, 800x480 Pixel, 160.000 Farben
Eingangsimpedanz 1 MΩ
Anzahl der Kanäle 4
Horizontale Skala (Eingabe) 5 ns/Teilung - 50s/Teilung

Vertikale Empfindlichkeit (Eingang) 1 mV/Teilung - 10 V/Teilung
A/D-Wandler Auflösung 8 Bit
Maximale Spannung CAT I 300 Vrms, CAT II 100 Vrms, transiente Überspannung 100Vpk
Hochlaufzeit DS1104Z: 3,5 ns
DS1074Z: 5 ns
DS1054Z: 7 ns
Unterstützung der Sonde 0,1x - 1000x
Gemessener Lärmwert 1 mVpp (bei 100ms,1mV/div, Aufzeichnungslänge: 3Mpts)

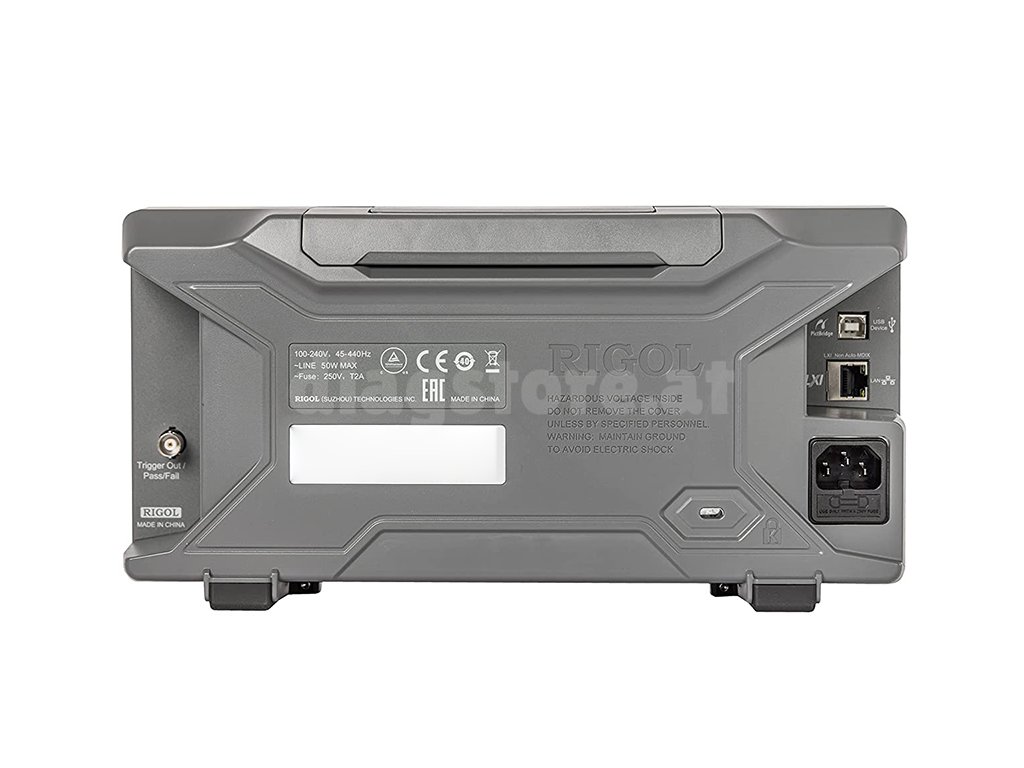

Verbinden Sie USB 2.0 Typ A, USB 2.0 Typ B, LAN
Gewicht (ohne Karton) 3,2 kg
Abmessungen 313 x 161 x 122 mm

Inhalt des Pakets

- oszilloskop Siglent Rigol DS1054Z
- 4 passive Tastköpfe 1x/10x (150 MHz, Typ RP2200)
- USB-Kabel
- stromkabel
- handbuch
