OBDStar ECU Master

Produktdetailbeschreibung

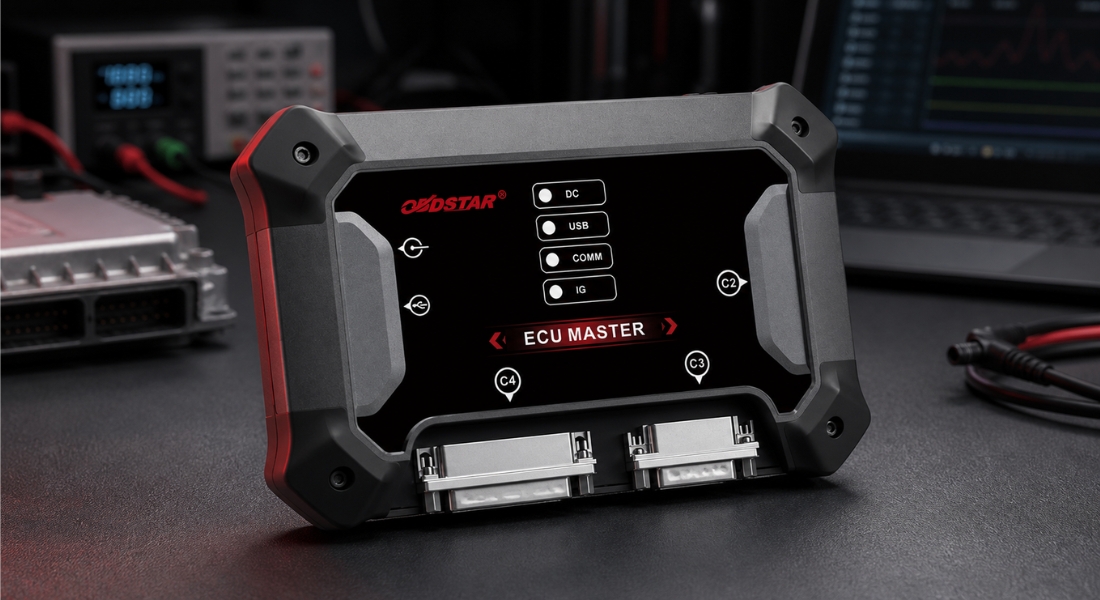

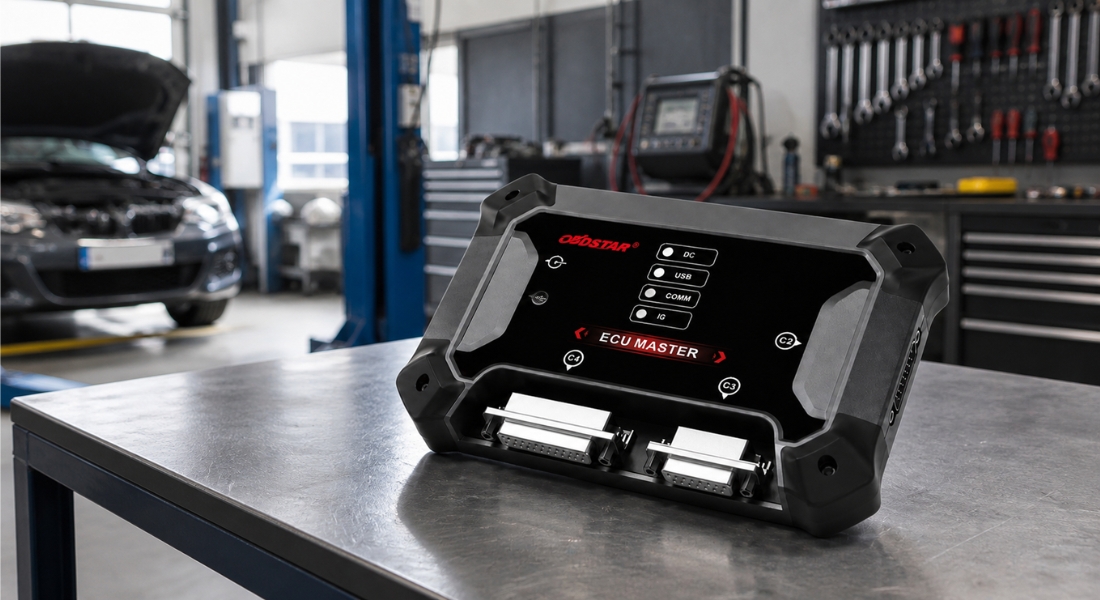

OBDSTAR ECU MASTER ist ein professionelles Programmiergerät für die Arbeit mit Steuergeräten von Personenkraftwagen und Elektrofahrzeugen. Je nach gewählter Variante ermöglicht es das Lesen, Schreiben, Sichern und Klonen von Steuergerätedaten oder die Wiederherstellung unterstützter SRS- und Airbag-Module nach einem Unfall. Das Gerät unterstützt die wichtigsten Kommunikationsmethoden, die bei der Programmierung von Fahrzeugsteuergeräten verwendet werden, darunter die Modi OBD, BENCH, BOOT, JTAG und BDM. Die Software ist für Computer mit dem Betriebssystem Windows 10 oder neuer vorgesehen. Die Software ECU MASTER enthält Warnhinweise bei falscher Vorgehensweise, die dazu beitragen, das Risiko von Fehlern beim Anschließen und Programmieren der Steuereinheit zu verringern. Für unterstützte ECUs und Airbag-Module sind optionale Spezialkabel erhältlich, die einen direkten Anschluss ohne manuelles Verbinden einzelner Pins ermöglichen. Das Gerät wird über ein USB-Kabel an den Computer angeschlossen. Die einzelnen Vorgänge werden anschließend über das übersichtliche Programm OBDSTAR ECU MASTER ausgeführt.

Die konkreten Funktionen des Geräts entsprechen der bei der Bestellung gewählten Variante. Die unterstützten Steuergeräte können je nach Marke, Modell, Baujahr, Steuergerätebezeichnung und aktueller Softwareversion variieren.

Verfügbare Varianten

OBDSTAR ECU MASTER wird in zwei separaten Softwarevarianten angeboten. Wählen Sie vor der Bestellung die Ausführung, die dem gewünschten Verwendungszweck entspricht:

• Variante A – Passenger Car ECU: Programmierung und Klonen von Steuergeräten für PKWs und Elektrofahrzeuge
• Variante D – Crash Reset: Wiederherstellung unterstützter SRS- und Airbag-Steuergeräte nach einem Unfall

Jede Variante enthält ein anderes Softwarepaket. Die verfügbaren Funktionen des Geräts entsprechen daher der bei der Bestellung gewählten Variante.

Variante A

Variante A – Passenger Car ECU ist für die Programmierung von Steuergeräten von Personenkraftwagen und ausgewählten Elektrofahrzeugen vorgesehen. Sie unterstützt die Arbeit mit den Steuergeräten ECM (Motor), TCM (Getriebe) und BCM (Karosserie) sowie bei kompatiblen Elektrofahrzeugen auch mit den Batterie- und Steuergeräten BMS und VCU.

Hauptfunktionen der Variante A

• Lesen und Schreiben von Steuergerätedaten
• Klonen von ECU, TCM und BCM
• Lesen und Schreiben von Flash- und EEPROM-Speichern
• Sichern und Übertragen von Daten zwischen Original- und Ersatzsteuergerät
• automatische CheckSum-Korrektur
• Lesen und Schreiben der Fahrgestellnummer (VIN)
• Virgin-Reset unterstützter Steuergeräte
• Personalisierung und Datenübertragung
• Konvertierung und Entschlüsselung von Wegfahrsperrendaten
• IMMO AUS / EIN
• Lesen und Schreiben von Steuergerät-Kennfeldern
• Entriegeln und Verriegeln unterstützter Steuergeräte
• Kalibrierung ausgewählter Parameter
• Kalibrierung von Kilometerzähler und Betriebszeit bei unterstützten Systemen

Unterstützte Steuergeräte für Personenkraftwagen

Variante A unterstützt das Lesen und Schreiben von Tausenden von Steuergeräten, die in Personenkraftwagen zum Einsatz kommen. Je nach ECU-Typ stehen Funktionen wie Klonen, Bearbeitung der Fahrgestellnummer (VIN), Virgin Reset, Datenübertragung, Prüfsummenkorrektur, Verarbeitung von Wegfahrsperrendaten oder Kalibrierung ausgewählter Parameter zur Verfügung.

Zu den unterstützten Anwendungen gehören beispielsweise ausgewählte Getriebesteuergeräte von Mercedes-Benz (FBS3 und FBS4), BMW (8HP GEN3), Jaguar, Land Rover, Hyundai und Kia, Motorsteuergeräte von Ford (MG1/MD1), Systeme des Volkswagen-Konzerns sowie Steuergeräte der Hersteller Bosch, Continental, Delphi, Denso, Siemens oder Magneti Marelli.

Unterstützung für Elektrofahrzeuge

Variante A umfasst zudem ausgewählte BMS- und VCU-Einheiten, die in Elektrofahrzeugen zum Einsatz kommen. Je nach konkretem System kann das Gerät das Lesen und Schreiben von Daten, das Klonen oder die Datenübertragung zwischen Original- und Ersatzeinheit unterstützen.

Zu den unterstützten Anwendungen gehören ausgewählte Systeme, die beispielsweise in Fahrzeugen der Marken Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC und BYD zum Einsatz kommen.

Variante D

Variante D – Crash-Reset ist für Fachleute bestimmt, die sich mit der Reparatur von SRS- und Airbag-Steuergeräten befassen. Bei den unterstützten Modulen ermöglicht sie das Auslesen der erforderlichen Daten, das Löschen gespeicherter Crash-Protokolle und die Rücksetzung des Steuergeräts nach Aktivierung des Rückhaltesystems.

Hauptfunktionen der Variante D

• Auslesen von Daten aus SRS- und Airbag-Steuergeräten
• Zurücksetzen von Unfalldaten nach einem Unfall
• Zurückschreiben der korrigierten Daten in das unterstützte Steuergerät
• Wiederherstellung ausgewählter Airbag-Module
• Arbeit über die unterstützten Modi BENCH, BOOT, JTAG oder BDM
• Automatische Arbeitsabläufe für unterstützte Einheiten
• Informationen, die für den korrekten Anschluss der Einheit erforderlich sind
• Warnungen bei falscher Vorgehensweise

Die Verfügbarkeit der Crash-Reset-Funktion hängt vom jeweiligen Hersteller, der Bezeichnung des Airbagmoduls, dem verwendeten Prozessor und der aktuellen Softwareversion ab. Wir empfehlen, das betreffende Modul vor Beginn der Reparatur in der aktuellen Liste der unterstützten Module zu überprüfen.

Unterstützte Verbindungsmodi

• OBD – Kommunikation und Programmierung über die OBD-Steckdose des Fahrzeugs
• BENCH – Arbeit mit dem ausgebauten Modul, ohne dass dieses geöffnet werden muss
• BOOT – direktes Lesen und Beschreiben des Moduls im Servicemodus
• JTAG / BDM – Arbeit mit ausgewählten Prozessoren und Speichern über eine direkte Verbindung

Unterstützte Kommunikationsprotokolle

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• weitere Protokolle je nach Steuergerätetyp

Software-Updates

Bei der Registrierung und Aktivierung des Geräts erhalten Sie kostenlose Updates für 1 Jahr. Nach Ablauf dieses Zeitraums ist kein weiteres Abonnement erforderlich. Bereits heruntergeladene Softwarefunktionen bleiben laut Hersteller weiterhin nutzbar, ohne Verlängerung des Abonnements ist es jedoch nicht möglich, neue Updates und Erweiterungen herunterzuladen.

Technische Daten

• Betriebssystem: Windows 10 und neuer
• Betriebstemperatur: -10 °C bis 55 °C
• Lagertemperatur: -20 °C bis 70 °C
• Abmessungen: 176 × 115 × 31 mm

Inhalt des Pakets

• OBDStar Ecu Master
• Softwarelizenz
• Netzteil
• Hauptkabel
• USB-Kabel
• BENCH-Kabel
• Jumper-Wire-Set
• 3-in-1-Jumper-Verlängerungskabel
• Multifunktionsplatine zum Lesen und Schreiben von Daten C4-01
• Adapter C4-10
• Kabel W004
• Kabel W005
• Kabel W006
• Bedienungsanleitung
